Auto Parking Layout Planning Grasshopper Plugin

Welcome, and thank you for choosing PRKNG plugin for Grasshopper! PRKNG_sqr [Parking Square] calculates the parking stall layout on any given boundary in real-time utilizing a square grid system.

The beauty of the square grid in laying out parking stalls is in its flexibility, bi-directionality, and homogeneity in design, structure, and modular construction perspectives. In the plugin, users can change dimensions (square grid, parking stalls, and columns) per their design intents as long as the square grid still can hold six car stalls.

In many countries, the square grid system has been widely utilized in underground parking lot planning. Still, the inspiration came from the Korean multi-building apartment complexes with a shared underground parking lot. For example, an 8.1 meters square grid can hold up to six standard(2.5 by 5 meters) car stalls between 600mm wide columns at each corner, leaving at least 6 meters wide driveway between parking grids, which complies with the Korean parking lot regulation.

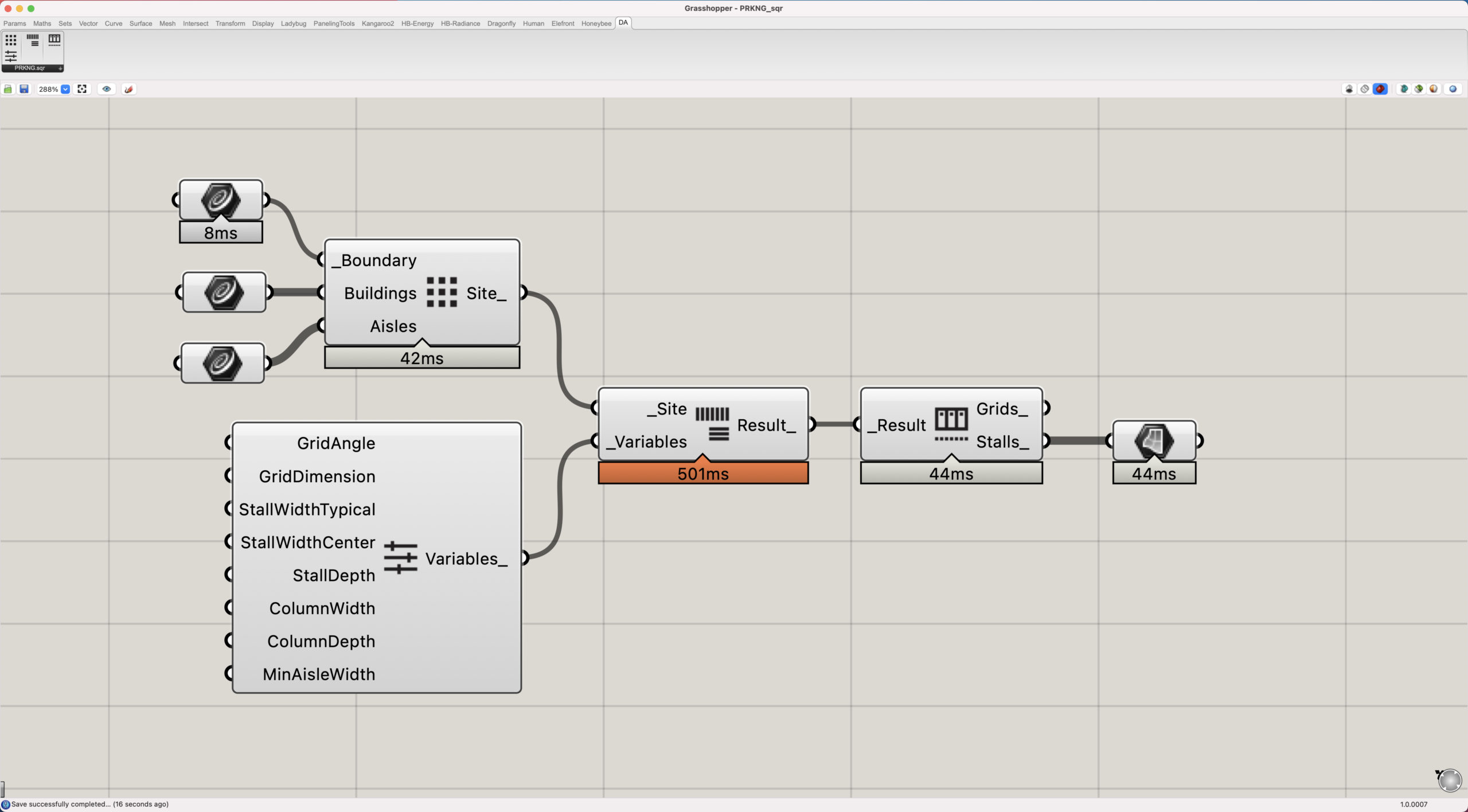

Parking stall calculation is easy and intuitive: users can set the parking lot boundary and feed some optional inputs, then the plugin calculates the layout in real-time. Users can also change dimensions (square grid, parking stalls, and columns) per their design intents.

PRKNG_sqr [Parking Square]는 정사각형 그리드를 활용하여 주어진 대지 경계내에 주차장 평면을 실시간으로 계산합니다.

정사각형 그리드는 어떠한 대지 형상에도 유연하게 적용될 수 있으며, 양방향의 구조설계 및 모듈러 시공에도 큰 장점이 있습니다.

이러한 정사각형 그리드는 이미 많은 나라에서 대규모의 지하 주차장의 설계과정에 활용되어 오고 있습니다. 하지만, 본 플러그인은 대한민국의 아파트 지하주차장 설계 방식에 기본을 두고 있습니다. 예를 들어 8.1미터의 정사각형 그리드는 600mm 두께의 기둥 사이에 2.5 x 5미터인 기본형 주차구획을 6개 배치 할 수 있습니다. 또한 주차장법에 명시되어 있듯이 주차 그리드 간 최소 6미터의 통로폭을 확보 할 수 있습니다.

사용법은 아주 쉽고 간단합니다. 사용자는 주차장의 경계를 설정하고, 그외 선택적인 몇가지의 정보만을 입력하면 됩니다. 또한 사용자는 디자인의 의도 및 필요성에 따라 정사각형 그리드의 크기, 주차구획의 크기 및 기둥의 크기를 임의로 수정할 수 있으며, 이는 실시간으로 주차평면에 반영됩니다.
